Описание

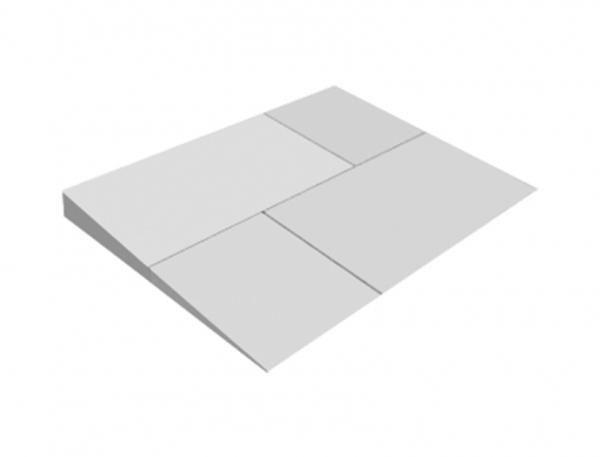

ТЕХНОНИКОЛЬ CARBON PROF SLOPE представляет собой набор плит с уклоном 1,7% (плиты A и В), 3,4% (плиты J и K) и 8,3% (плита М), нарезанных из экструзионного пенополистирола толщиной 40 мм, 80 мм, 70 мм. Используется для организации уклонов на кровле. Существующие проблемы отсутствия уклонов на кровле
- Срок жизни любой кровли можно существенно увеличить созданием оптимальных уклонов. Одна из главных причин сокращения срока службы кровельного покрытия обусловлена образованием застойных зон (луж) на поверхности кровли. Эта проблема связана с нарушением или неправильным устройством уклонов и контруклонов на кровле. Многократные и периодичные процессы замораживания-оттаивания воды в застойных зонах приводят к преждевременному выходу из строя гидроизоляционного покрытия.
- Образование растительного слоя в застойных зонах. Застойные зоны создают идеальные условия для возникновения растительного слоя: семена, распространяемые по воздуху, оседают в благоприятных условиях в застойных зонах. Это приводит к повреждению корнями растений основного гидроизоляционного покрытия и, следовательно, к преждевременному выходу из строя всей кровельной конструкции.
- Проблемы традиционных решений.
В качестве традиционных решений для создания уклонов и контруклонов применяются дешевые засыпные утеплители (керамзит, перлит) или легкие бетонные смеси (пенополистиролбетон, керамзитобетон, перлитобетон).
Чтобы получить требуемый уклон, необходимо использовать недорогую жесткую плиту с уклоном. Как показывает практика кровельного строительства, оптимальный уклон на кровле должен составлять не менее 1,5%, контруклон — от 3%.
Применение плит ТЕХНОНИКОЛЬ CARBON PROF SLOPE позволяет решить проблемы застойных зон, связанные с устройством уклона на кровле, увеличением уклона или изменением направления стока воды, устройством разуклонки в ендове к водоприемным воронкам, создание уклонов (разжелобка) у вентиляционных шахт и зенитных фонарей, созданием дополнительного уклона для отведения воды от парапета (контруклона). Преимущества Используя системы ТехноНИКОЛЬ по созданию уклонов или контруклонов ТЕХНОНИКОЛЬ CARBON PROF SLOPE, вы получаете дополнительные преимущества:
Преимущества
Используя системы ТехноНИКОЛЬ по созданию уклонов или контруклонов ТЕХНОНИКОЛЬ CARBON PROF SLOPE, вы получаете дополнительные преимущества:
- Снижение нагрузок на основание за счет применения плит из экструзионного пенополистирола низкой плотности;
- Отсутствие «мокрых» процессов в ходе производства работ по устройству уклонов и контруклонов;
- Существенное сокращение трудозатрат на выполнение уклонов;
- Сокращение времени выполнения работ.
Основные физико-механические Характеристики:
| Наименование показателя |
Ед. изм. |
Критерий |
Элемент А (1.7%) |
Элемент В (1,7%)
|
Элемент J (3,4%)
|
Элемент K (3,4%)
|
Элемент М (8,3%)
|
CARBON PROF (доборная плита)
|
Метод испытаний |
Прочность на сжатие при 10% линейной деформации
|
кПа |
не менее |
250
|
250
|
250
|
250
|
250
|
250
|
ГОСТ 17177—94 |
Прочность при изгибе
|
кПа |
Не менее |
250
|
250
|
250
|
250
|
250
|
250
|
ГОСТ 17177—94 |
| Теплопроводность при (25±5)?C* |
Вт/(м•К) |
не более |
0,029
|
0,029
|
0,029
|
0,029
|
0,029
|
0,029
|
ГОСТ 7076—99 |
| Теплопроводность в условиях эксплуатации «А и „Б“ |
Вт/(м•К) |
не более |
0,032
|
0,032
|
0,032
|
0,032
|
0,032
|
0,032 |
ГОСТ 7076—99 |
| Водопоглощение по объему |
% |
не более |
0,2
|
0,2
|
0,2
|
0,2
|
0,2
|
0,2 |
ГОСТ 15588—2014 |
| Группа горючести** |
- |
- |
Г4/Г3
|
Г4/Г3
|
Г4/Г3
|
Г4/Г3
|
Г4/Г3
|
Г4/Г3 |
ГОСТ 30244—94 |
| Группа воспламеняемости |
- |
-
|
В2
|
В2
|
В2
|
В2
|
В2 |
В2 |
ГОСТ 30402—96 |
| Группа дымообразующей способности/токсичность |
- |
- |
Д3/Т2
|
Д3/Т2
|
Д3/Т2
|
Д3/Т2
|
Д3/Т2
|
Д3/Т2 |
ГОСТ 12.1.044—89 |
| Температура эксплуатации |
C |
в пределах |
от -70 до +75 |
от -70 до +75 |
от -70 до +75 |
от -70 до +75 |
от -70 до +75
|
от -70 до +75 |
СТО 72746455—3.3.1—2012 |
| Геометрические параметры |
|
|
|
|
|
|
|
|
|
| Толщина |
мм |
в пределах |
От 10 до 30 |
От 30 до 50
|
От 10 до 30
|
От 30 до 50
|
От 10 до 60
|
40,50 |
ГОСТ 17177—94 |
| Длина |
мм |
в пределах |
1200
|
1200
|
1200
|
1200
|
1200
|
1180 |
ГОСТ 17177—94 |
| Ширина |
мм |
в пределах |
600
|
600
|
600
|
600
|
600
|
580 |
ГОСТ 17177—94 |
* теплопроводность, измеренная в течение 24 часов с момента выпуска продукции
** плиты группы горючести Г3 дополнительно маркируются индексом RF
Производство работ:
Согласно «Руководству по проектированию и монтажу однослойных кровель из полимерных мембран Корпорации ТехноНИКОЛЬ, 5-я редакция 2016 г.» и «Руководству по проектированию и устройству кровель из битумно-полимерных материалов Кровельной Компании ТехноНИКОЛЬ».
Хранение:
Допускается хранение плит XPS ТЕХНОНИКОЛЬ под навесом, защищающим их от атмосферных осадков и солнечных лучей. При хранении под навесом плиты должны быть уложены на поддоны или подставки, или бруски. Допускается хранение плит XPS ТЕХНОНИКОЛЬ на открытом воздухе в специальной упаковке, защищающей от внешних атмосферных воздействий. Транспортировка:
Допускается транспортирование плит XPS ТЕХНОНИКОЛЬ на расстояние до 500 км в открытых автотранспортных средствах с обязательной защитой от воздействия атмосферных осадков и солнечных лучей.
Сведения об упаковке:
Плиты XPS ТЕХНОНИКОЛЬ поставляют сформированными в транспортные пакеты в соответствии с ГОСТ 26663. Транспортные пакеты упаковывают в полимерную термоусадочную пленку, запаянную с обоих концов. Допускается по согласованию с потребителем использование других упаковочных материалов и способов пакетирования, обеспечивающих сохранность плит XPS ТЕХНОНИКОЛЬ при погрузочно-разгрузочных работах, транспортировании и хранении.
