В качестве листового материала, возможно использование:
- экструзионного пенополистирола ТЕХНОНИКОЛЬ CARBON
- утеплителей малой плотности в сочетании с другими строительными материалами (СМЛ, ОSВ, фанерой, ЦСП и т.д.)
При использовании универсальной стяжки, возможно, изготовить опалубку для формирования бетонного сердечника толщиной от 100 до 250 мм с шагом 25 мм, а с удлинителем от 400 до 550 с шагом 25 мм.
Преимущества использования универсальной стяжки опалубки:
- низкая стоимость и возможность совмещения опалубки и утеплителя в одном изделии
- высокая скорость, точность и простота сборки опалубки
- возможность выбрать любой листовой материал достаточной прочности и влагостойкости в качестве стенок опалубки
- отсутствие мостиков холода в готовой конструкции
- отсутствие демонтажных работ опалубки
- высокая прочность на разрыв при малом весе и инертность к строительным материалам
- возможность выбирать толщину бетонной и опалубочной частей, а также защитного слоя

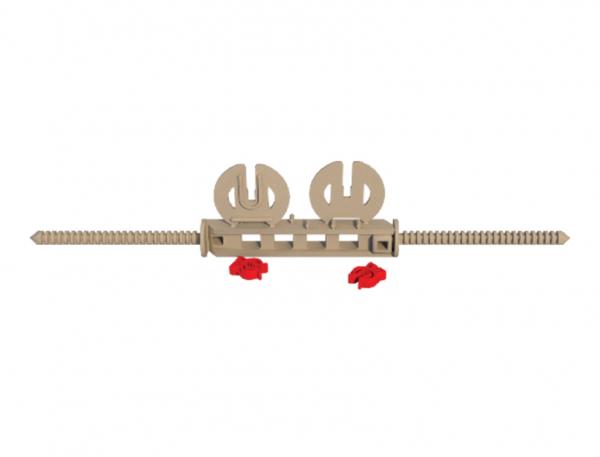

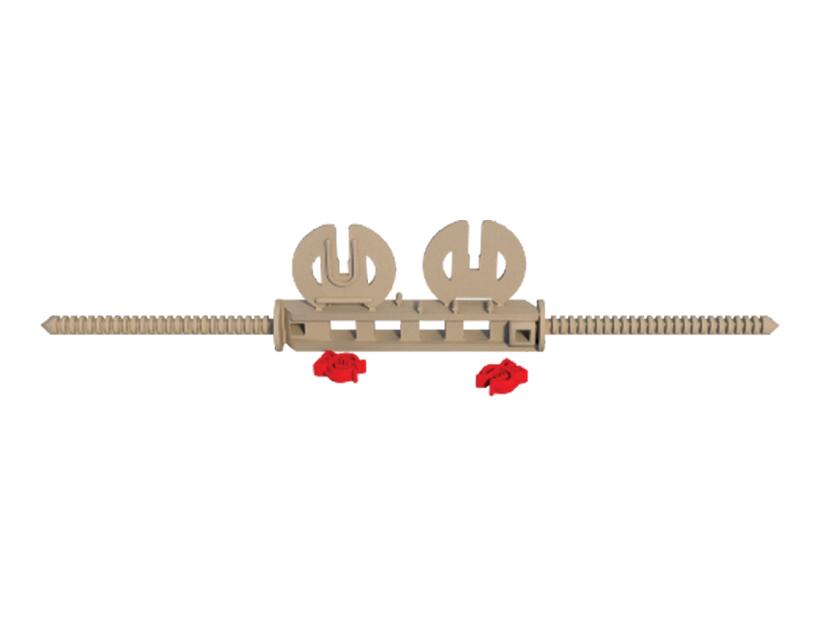

Основные элементы универсальной стяжки несъёмной опалубки
С одного конца универсальной стяжки есть стержень, имеющий специальное рифление для установки крепежных замков.
По краям стяжек имеются закладные под арматуру, с помощью которых возможна регулировка защитного слоя бетона от 30 до 70мм.
Соединение стяжек между собой обеспечивается специальным креплением
Материал универсальной стяжки опалубки: негорючий, морозостойкий, ударопрочный пластик.

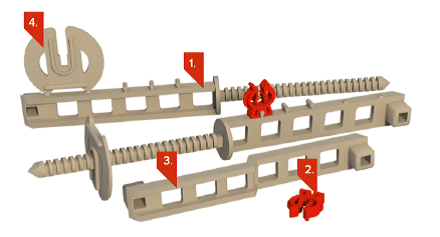

1-универсальная стяжка
2-закладная под арматуру
3-удлинитель
4-замок
Технические характеристики:
|
Наименование показателя
|
Значение
|
|
Толщина листовых материалов опалубки, мм
|
10-100 (с шагом 5 мм)
|
|
Толщина бетонного сердечника, мм
|
100-250 (с шагом 25 мм)
|
|
Прочность на разрыв, Н
|
~2450
|
|
Вес одной стяжки, кг
|
0,07
|
|
Количество в упаковке, шт
|
150
|
Этапы устройства несъемной опалубки
Шаг 1.

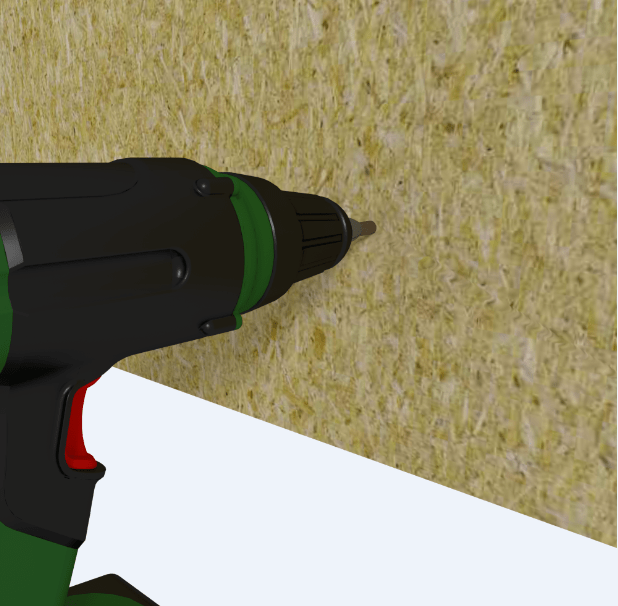

В листовом материале (ЦСП, фанера, OSB) произвести разметку и просверлить отверстие Ø12мм
Шаг 2.
Установить фиксатор арматуры на универсальную стяжку на необходимом расстоянии (30, 50 или 70 мм) для обеспечения защитного слоя.
Шаг 3.

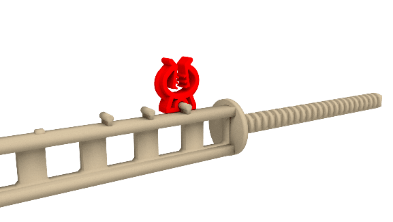

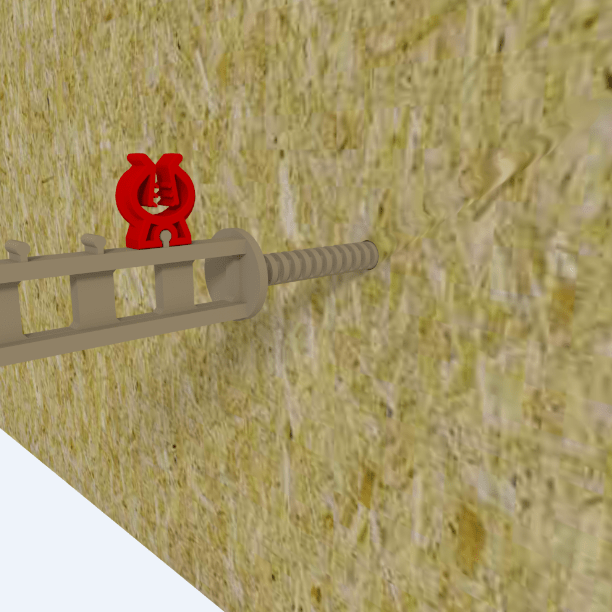

Установить в отверстие универсальную стяжку опалубки фиксатором арматуры вверх.
Шаг 4.

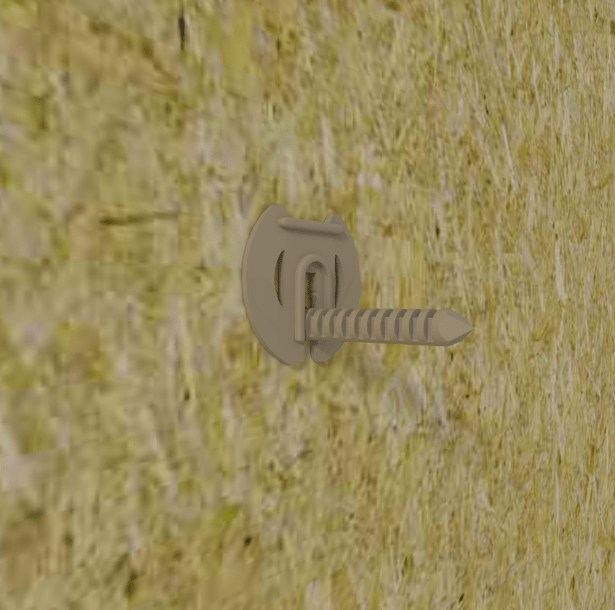

Плотно прижав к листу замок, закрепить универсальную стяжку опалубки на листе. Замок установить на стержень и нажать вниз до упора.
Шаг 5.

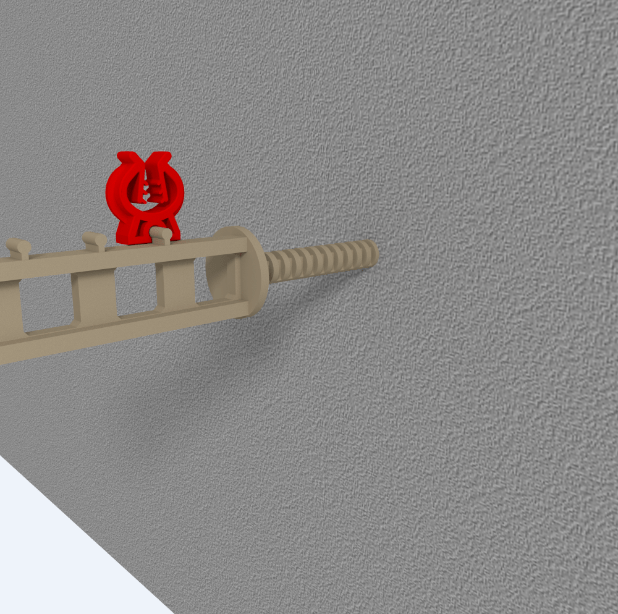

Закрепить универсальную стяжку на плите XPS ТЕХНОНИКОЛЬ CARBON, проколов плиту стержнем. С обратной стороны плиты теплоизоляции установить замок (см. шаг 4).
Шаг 6.

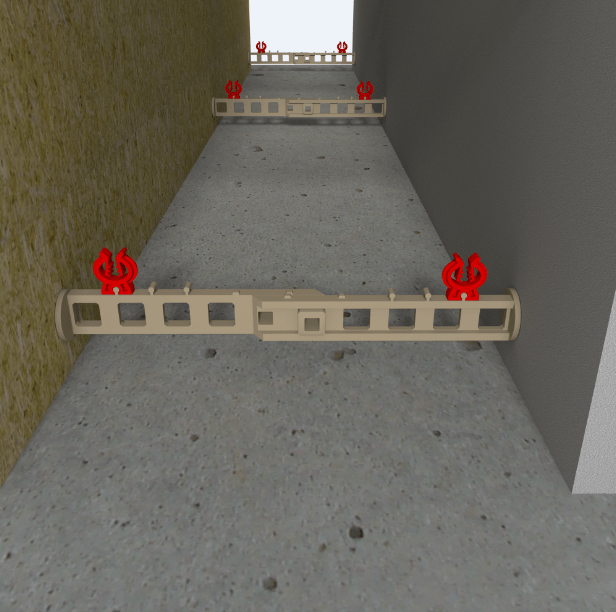

Скрепить обе стяжки, совместив замки ответных частей. Закладные под арматуру должны находиться на одной стороне стяжки сверху.
Шаг 7.

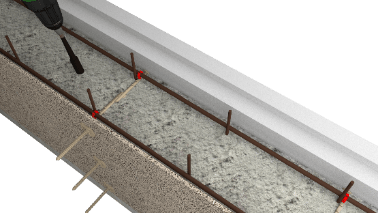

Произвести установку и вязку арматурного каркаса внутри опалубки. Продольные прутки каркаса уложить на закладные под арматуру.
Шаг 8.
Произвести заливку бетонной смеси с виброуплотнением.
